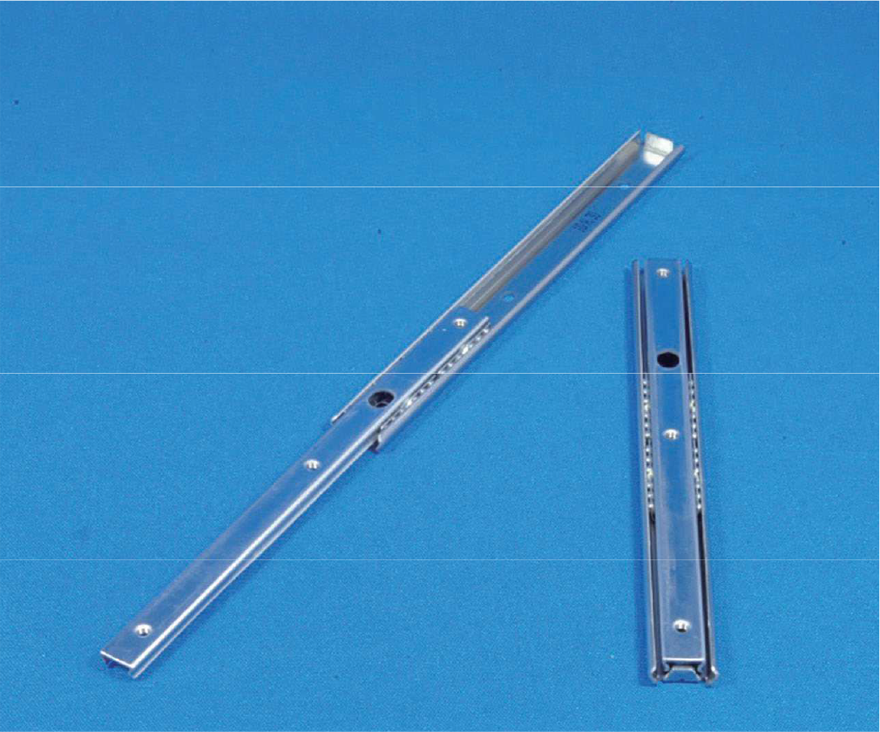

16ミリ高さ、M3ネジ使用の小型のステンレス製シングルスライドレール U1621 sus

シングルタイプ

小型

L=R
T<L
耐荷重 98N/ペア
RoHS10
受注生産
U1621

<特徴>

  • 16mm幅の小型スライドレールです。
  • スライド長さ300mmまでラインナップ。

<推奨ねじ>

  • M3 なべ小ねじ
    【注意】
    ・インナーメンバー取付ねじの長さは、取付部材の厚さ+2.0mm以下としてください。(ねじが長いとリテーナーに接触しレールの作動を妨げたり、破損の原因となります。)

<グリース>

  • ニチモリ G-03031X
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
70 70.0 39.3 98 0.025 416 DL DL DL DL DL
100 100.0 69.3 98 0.035 208 DL DL DL DL DL
125 125.0 81.6 98 0.045 208 DL DL DL DL DL
150 150.0 93.9 98 0.055 208 DL DL DL DL DL
200 200.0 118.5 98 0.075 104 DL DL DL DL DL
250 250.0 143.1 98 0.095 104 DL DL DL DL DL
300 300.0 167.7 98 0.11 104 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
