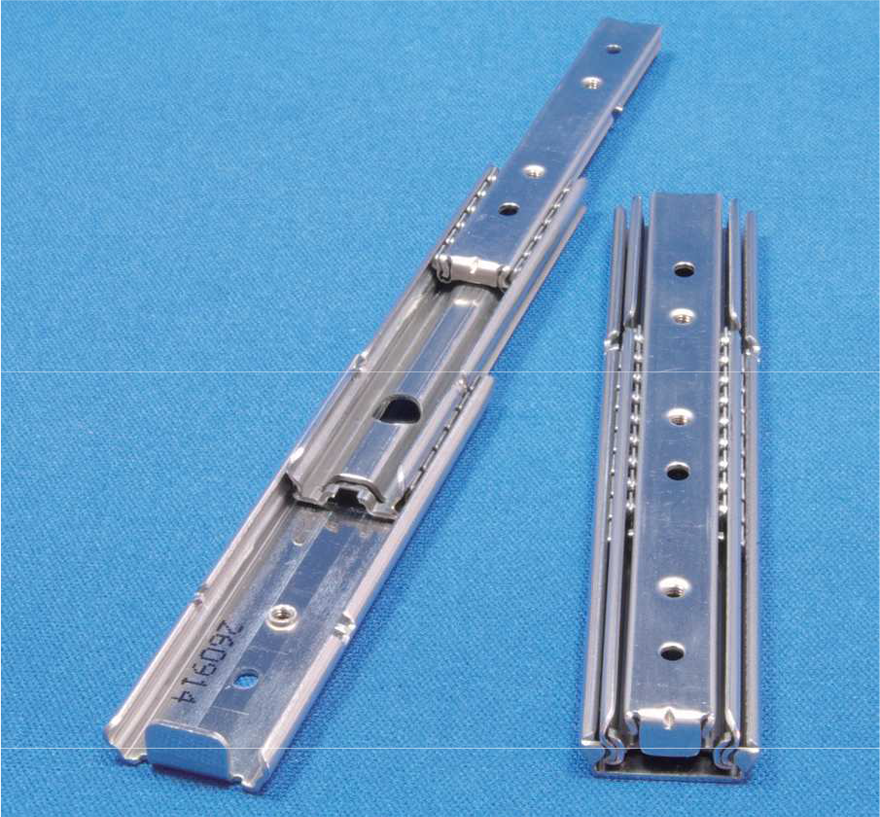

厚さ7.5ミリ、薄さを追求した3段引きのステンレス製コンパクトオーバートラベルスライドレール UC180 sus

L=R
T≧L
耐荷重 59N/ペア
RoHS10
受注生産
UC180

<特徴>

  • レールの厚みはわずか7.5mm。薄さを追求したコンパクトオーバートラベルタイプのスライドレールです。
  • 引出及び収納時共にサイクル修正(ポールクリープの修正)機構がつ いており、作動始まり時のブレーキストップ(ボールが転がらずに摩擦抵抗によりストップすること)を軽減させております。
    ・インナーメンバー、アウターメンバー共にタップ加工がされている 為、レールを取付けるユニット等にネジ加工をする必要はこざいません。またレールの穴・長穴を利用した取付も可能です。

<推奨ねじ>

  • M2.6精密機器用十字孔付なべ小ねじ(タップ部)
  • M2.3精密機器用十字孔付なべ小ねじ(穴・長穴部)
    取付ねじの長さは、取付部材の厚さ+1.0mm以下として下さい。(ねじが長いとリテーナーに接触しレールの作動を妨げたり、破損の原因となります。)
    一般のナベ小ねじを御使用になりますと、ネジ頭がリテーナーに接触し、レールの作動を妨げたり、破損の原因となる可能性があります。

<グリース>

  • ニチモリ G-03031X
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(g/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
70 70.0 85.1 59 30 312 DL DL DL DL DL
100 100.0 121.1 59 40 156 DL DL DL DL DL
125 125.0 147.1 59 50 156 DL DL DL DL DL
150 150.0 173.1 59 60 156 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
