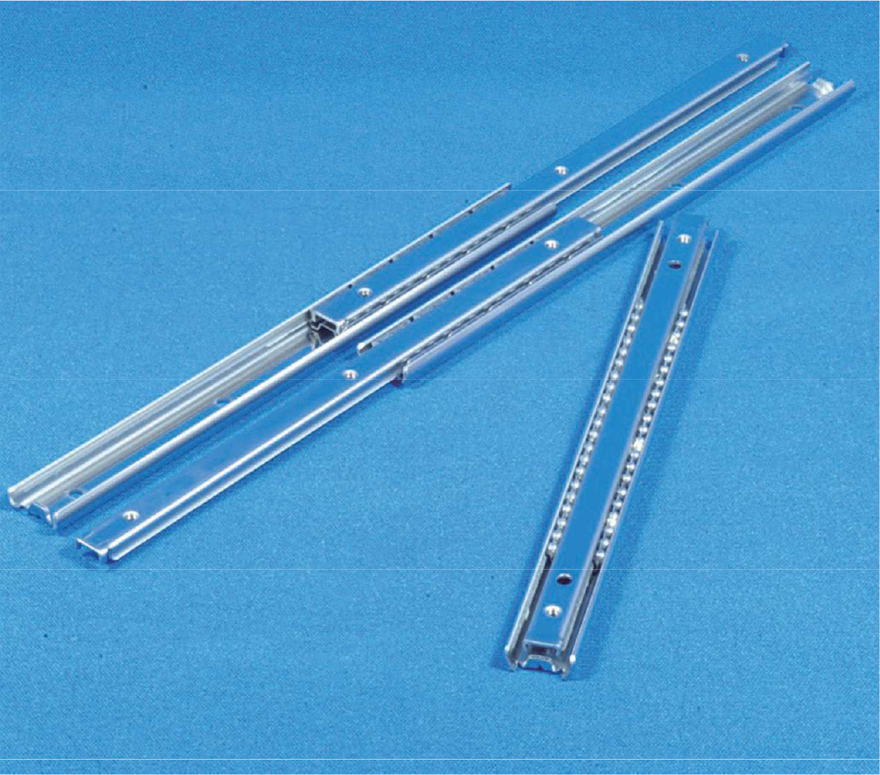

14ミリ高さ、小型のステンレス製両側トラベルスライドレール U1420 sus

両側トラベル

L=R
T<L
耐荷重 98N/ペア
RoHS10
受注生産
U1420

<特徴>

  • 14mm幅の小型スライドレールです。
  • 両側トラベルのスライドレールです

<推奨ねじ>

  • M2.6精密機器用十字孔付なべ小ねじ
    【注意】
    ・インナーメンバー取付ねじの長さは、取付部材の厚さ+2.0mm以下としてください。(ねじが長いとリテーナーに接触しレールの作動を妨げたり、破損の原因となります。)
    ・一般のナベ小ねじを御使用になりますと、ネジ頭がリテーナーに接触しレールの作動を妨げたり、破損の原因となります。

<グリース>

  • ニチモリ G-03031X
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
70 70.0 29.9 98 0.02 480 DL DL DL DL DL
100 100.0 34.5 98 0.03 240 DL DL DL DL DL
125 125.0 46.8 98 0.035 240 DL DL DL DL DL
150 150.0 71.8 98 0.045 240 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
