U1411 sus

リニアモーション

L=R
T<L
耐荷重
RoHS10
受注生産
U1411

<特徴>

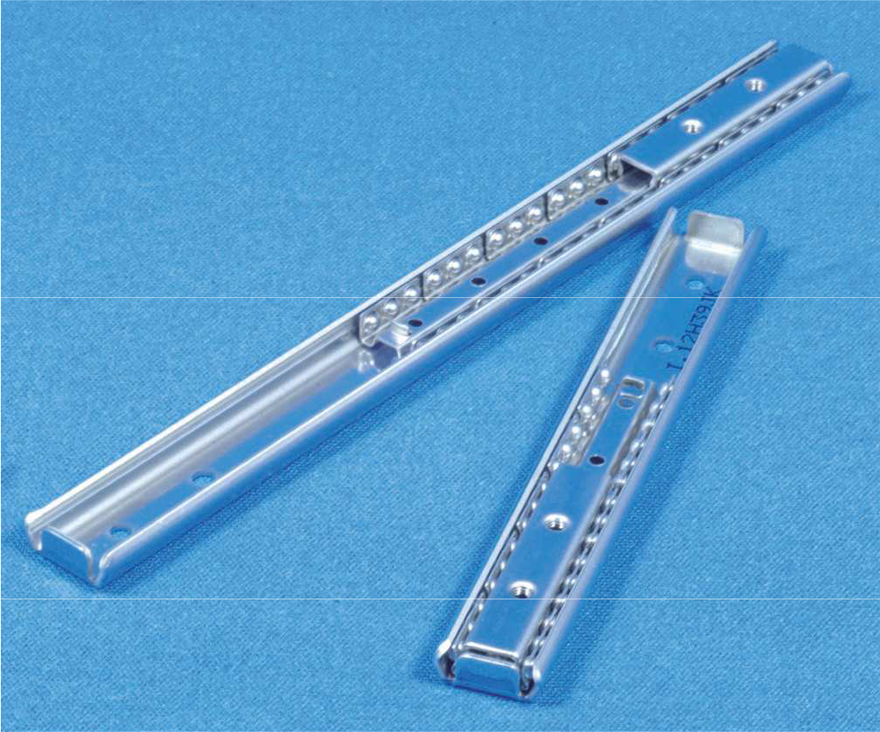

  • 14mm幅の小型スライドレールです。
  • リニアモーションタイプ アウターメンバーの中をインナーメンバーが直線運動するレールです。

<推奨ねじ>

  • M2.6精密機器用十字孔付なべ小ねじ
    【注意】
    インナーメンバー取付ねじの長さは、取付部材の厚さ+2.0mm以下としてください。(ねじが長いとリテーナーに接触しレールの作動を妨げたり、破損の原因となります。)
    一般のナベ小ねじを御使用になりますと、ネジ頭がリテーナーに接触し、レールの作動を妨げたり、破損の原因となります。

<グリース>

  • ニチモリ G-03031X
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(g/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
70 70.0 30.0 - 20 480
100 100.0 60.0 - 25 240
125 125.0 85.0 - 30 240
150 150.0 110.0 - 35 240
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
