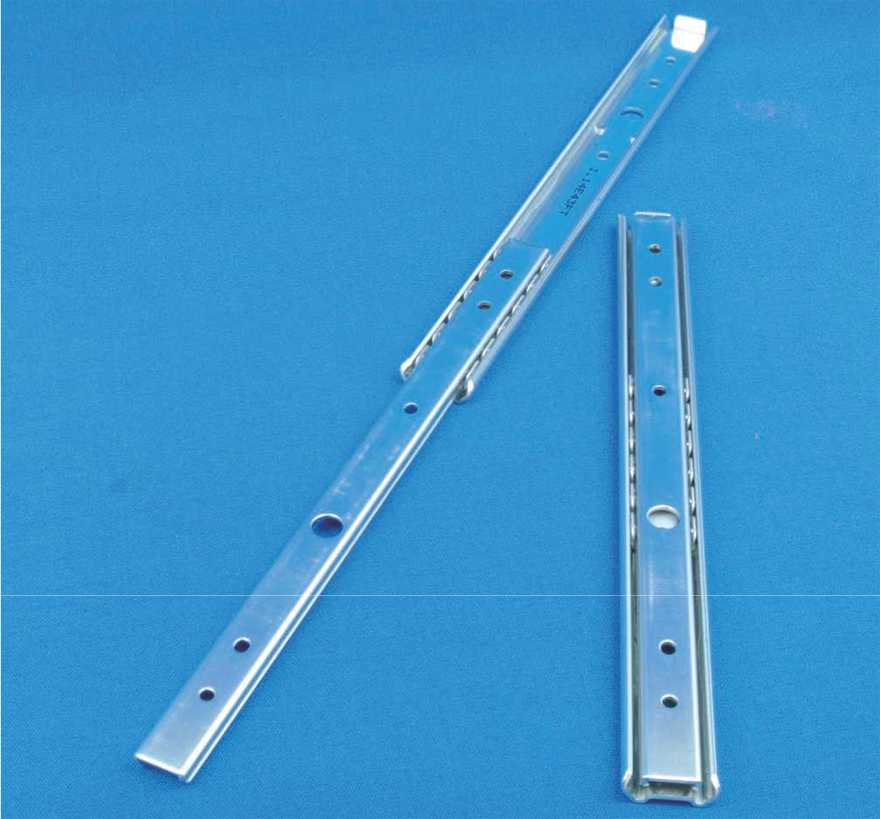

20ミリ高さ、小型シングルスライドレール 2021 spcc

●シングルタイプ

L=R
T＜L
耐荷重 147N/ペア
RoHS10
2021

＜特徴＞

  • 2000シリーズは20mm幅の小型スライドレールです。
  • SPCC製レールの中で最も小さい断面です。

＜推奨ねじ＞

  • M3トラス又はバインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②：電気亜鉛めっき（三価光沢クロメート）
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
200 200 134 147 0.10 72 DL DL DL DL DL
250 250 184 147 0.13 72 DL DL DL DL DL
300 300 224 147 0.15 72 DL DL DL DL DL
350 350 254 147 0.18 72 DL DL DL DL DL
400 400 294 147 0.20 72 DL DL DL DL DL
450 450 334 147 0.23 72 DL DL DL DL DL
500 500 384 147 0.26 72 DL DL DL DL DL
550 550 414 147 0.28 72 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
