20ミリ高さ、小型・軽荷重用両側トラベルスライドレール 2020 spcc

シングルタイプ

両側トラベル

L=R
T<L
耐荷重 196N/ペア
RoHS10

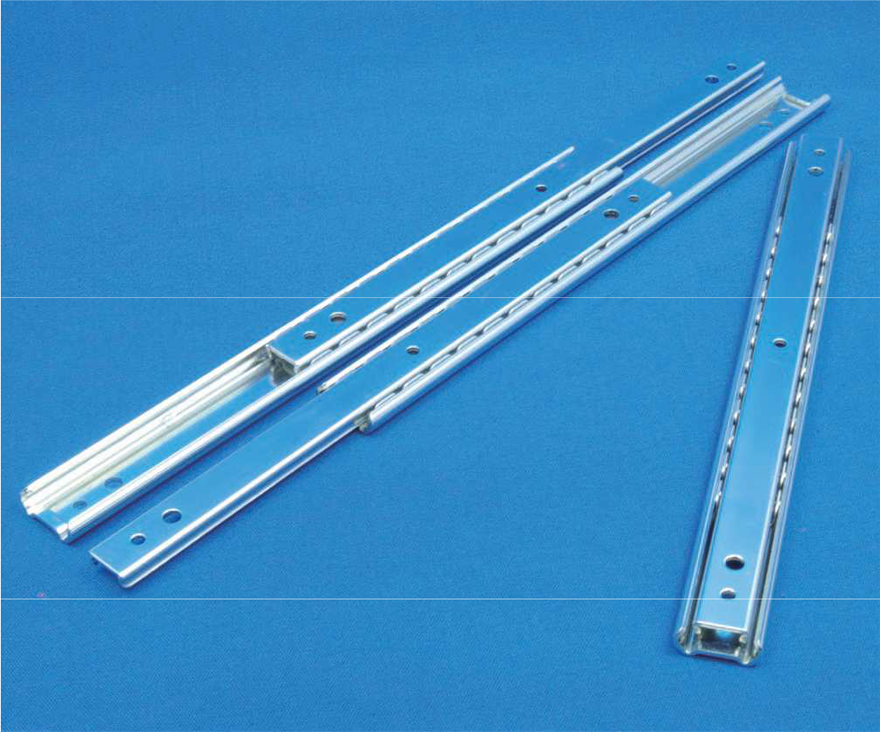

2020

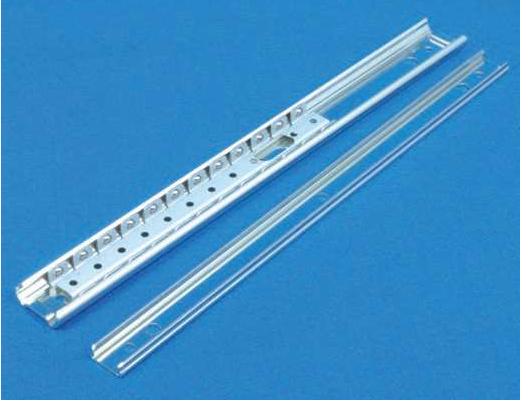

2020_02

<特徴>

  • 2000シリーズは20mm幅の小型スライドレールです。
    SPCC製レールの中で最も小さい断面です。
  • フロント/リア 両サイドに移動が出来ます。(両側トラベルタイプ)
  • ブレーキストップタイプです。フルトラベルの位置から更に強く引くことでインナーメンバーを引き抜くことができます。(ストッパーは付いていません。)
    (※引き抜いたインナーメンバーをレールに挿入しないでください。動作不良の原因となります。)

<推奨ねじ>

  • M3トラス又はバインド小ねじ

<グリース>

  • エピノックグリースAP(N)

<表面処理>

  • 部品番号①②:電気亜鉛めっき(三価光沢クロメート)
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
70 70 (15) 196 0.04 216 DL DL DL DL DL
100 100 (25) 196 0.06 216 DL DL DL DL DL
150 150 (45) 196 0.08 144 DL DL DL DL DL
200 200 (75) 196 0.11 72 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
