35ミリ高さ、インナーメンバー引抜き(バネ付き)タイプのオーバートラベルスライドレール U35 sus

オーバートラベルタイプ(3タイプ)

ステンレス

引き抜き(バネ付)

引出時ロック(可)

L=R
T≧L
耐荷重 402~471N/ペア
RoHS10
SUS製は受注生産

3535_U35

3535_U35_02

注:写真はSPCC製のものです

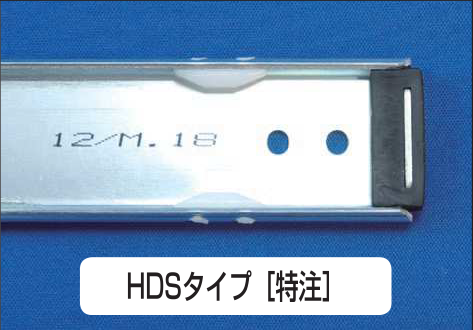

[特注]樹脂とボールロックでの収納保持タイプ[HDS]も対応可能です。詳細はお問合せ下さい。

<特徴>

  • インナーメンバーは板バネ操作により引き抜きが可能です。
    【注意】
    ・引き抜いたインナーメンバーを他のレールに挿入しないでください。(作動不良の原因となります。)
  • 板バネは収納時のロック方法によって3タイプこ用意しています。
  • スライドレールの定番サイズ、35mm幅のレールです。
  • 収納時には、ロック機構が働くため、引き出されたレールがロックされ、インナーメンバーの再挿入が容易に行えます。

<推奨ねじ>

  • M4バインド小ねじ

<グリース>

  • エピノックグリースAP(N)

<表面処理>

  • U35はステンレス製のため生地のままです。

板バネ選定方法
引出時にストッパーがかかり、インナー引き抜き時は、手動にて解除します。
収納時のロック解除方法は、板バネの種類により下記より選択頂けます。なお、標準品はC2, C3タイプです。

種類:ロック解除方法

C2:手動解除<標準>

C3:自動解除(バネ操作なしで解除され収納)<標準>

C4:簡易ロック(少し力を加えることでバネ操作なしで解除され収納)

品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 327 431 0.59 20 DL DL DL DL DL
14 355.6 378 451 0.69 20 DL DL DL DL DL
16 406.4 429 451 0.80 20 DL DL DL DL DL
18 457.2 480 471 0.90 20 DL DL DL DL DL
20 508.0 530 451 1.00 20 DL DL DL DL DL
22 558.8 581 441 1.11 20 DL DL DL DL DL
24 609.6 632 422 1.21 10 DL DL DL DL DL
26 660.4 683 412 1.31 10 DL DL DL DL DL
28 711.2 734 402 1.41 10 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
