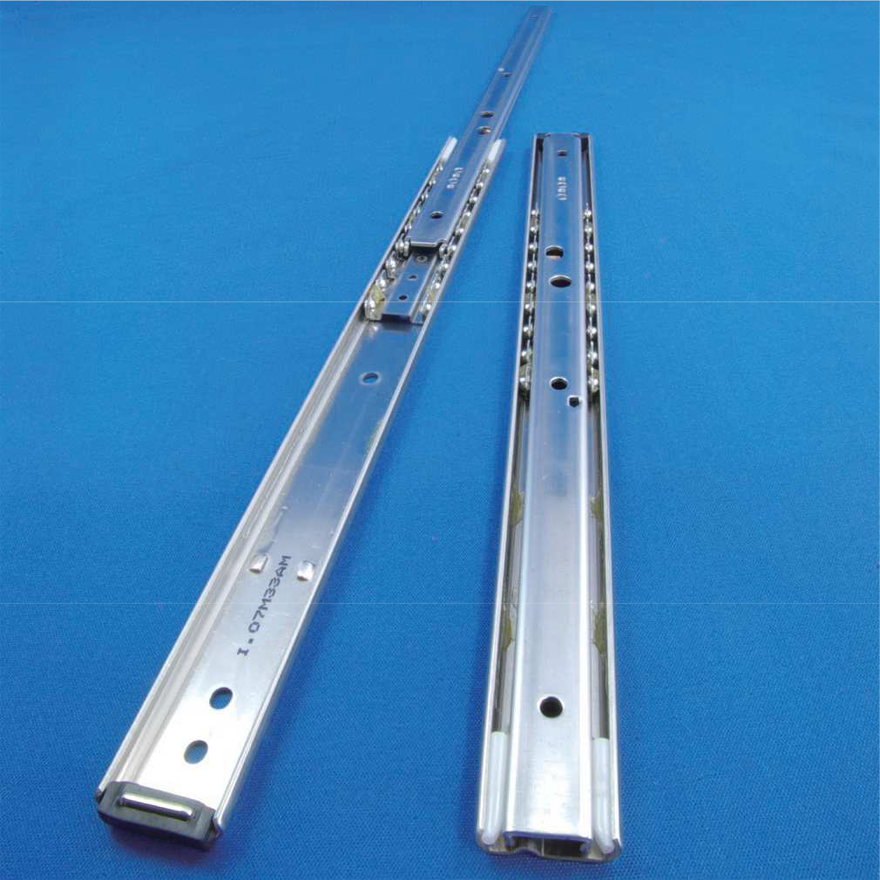

27ミリ高さのスリムな中荷重用、インナー引き抜き(バネ付き)のステンレス製スライドレール U2725 sus

●シングルタイプ

●ステンレス

●引き抜き(バネ付)

●引出時ロック(可)

L=R
T＜L
耐荷重 235～275N/ペア
RoHS10
受注生産
U2725

＜特徴＞

  • レール引出時にはストッパーがかかります。
    また、板バネの操作によりインナーメンバーを引き抜くことが出来ます。
    【注意】
    ・引き抜いたインナーメンバーを他のレールに挿入しないでください。 作動不良の原因となります。
  • リードインスティック（挿入時のガイド）がついているのでインナーメンバーを容易に再挿入することができます。
  • レール収納時には自動でロックが解除されます。
    （バネ操作なしでロックが解除されます。）
  • 27mm幅のスリムなスライドレールです。

＜推奨ねじ＞

  • M4バインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
8 203.2 127 255 0.16 60 DL DL DL DL DL
10 254.0 159 265 0.20 60 DL DL DL DL DL
12 304.8 203 275 0.24 60 DL DL DL DL DL
14 355.6 254 275 0.28 60 DL DL DL DL DL
16 406.4 305 265 0.32 60 DL DL DL DL DL
18 457.2 330 255 0.35 60 DL DL DL DL DL
20 508.0 381 235 0.39 60 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
