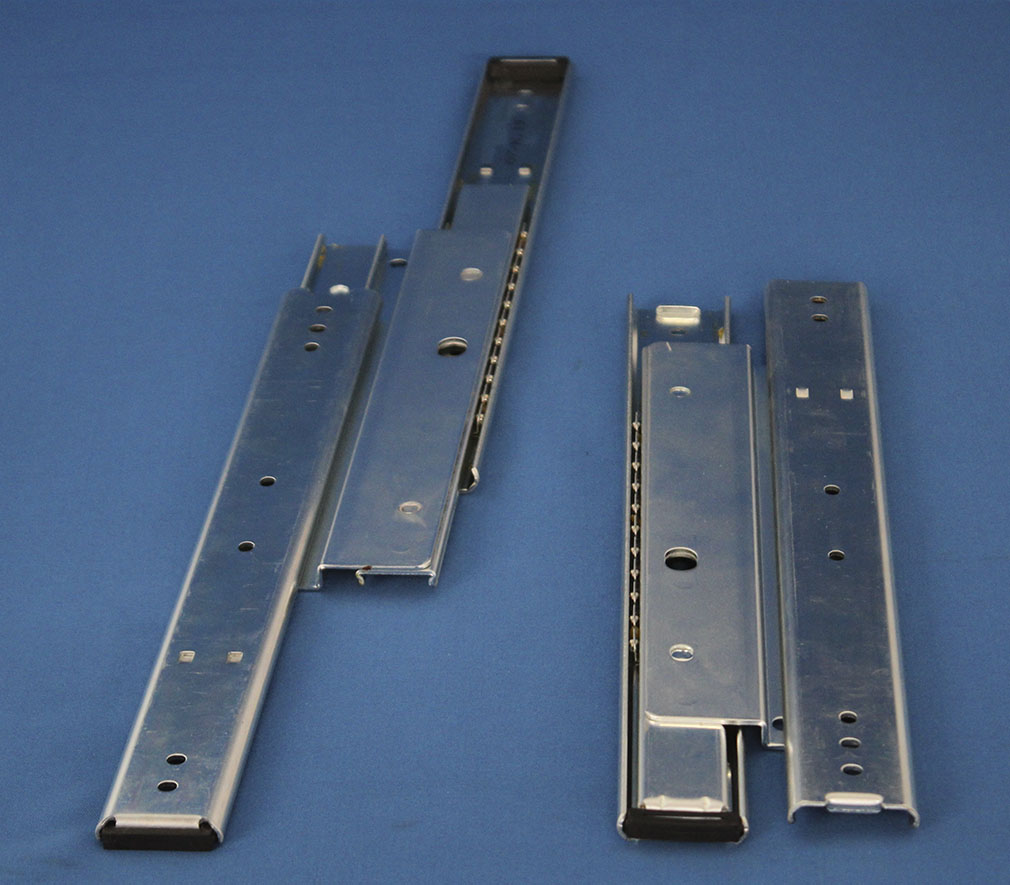

3531モデルよりも薄く、耐荷重性能を重視したオーバートラベルスライドレールD241 spcc

L=R
T≧L
耐荷重 402～471N/ペア
RoHS10
受注生産
D241

＜特徴＞

  • 3531モデルと同じトラベル量を確保した薄型レールです。
    (3531:19.2mm D241:12.9mm)
  • 製品には収納バンパーが付いていますが、収納時に面一、または以下にしたい場合は収納バンパーをはずして下さい。

＜推奨ねじ＞

  • M4トラス又はバインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②⑤：電気亜鉛めっき（三価光沢クロメート）
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 326 431 0.80 16 DL DL DL DL DL
14 355.6 377 451 0.96 16 DL DL DL DL DL
16 406.4 428 451 1.12 16 DL DL DL DL DL
18 457.2 479 471 1.26 16 DL DL DL DL DL
20 508.0 529 451 1.41 16 DL DL DL DL DL
22 558.8 580 441 1.60 16 DL DL DL DL DL
24 609.6 631 422 1.74 8 DL DL DL DL DL
26 660.4 682 412 1.90 8 DL DL DL DL DL
28 711.2 732 402 2.05 8 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
