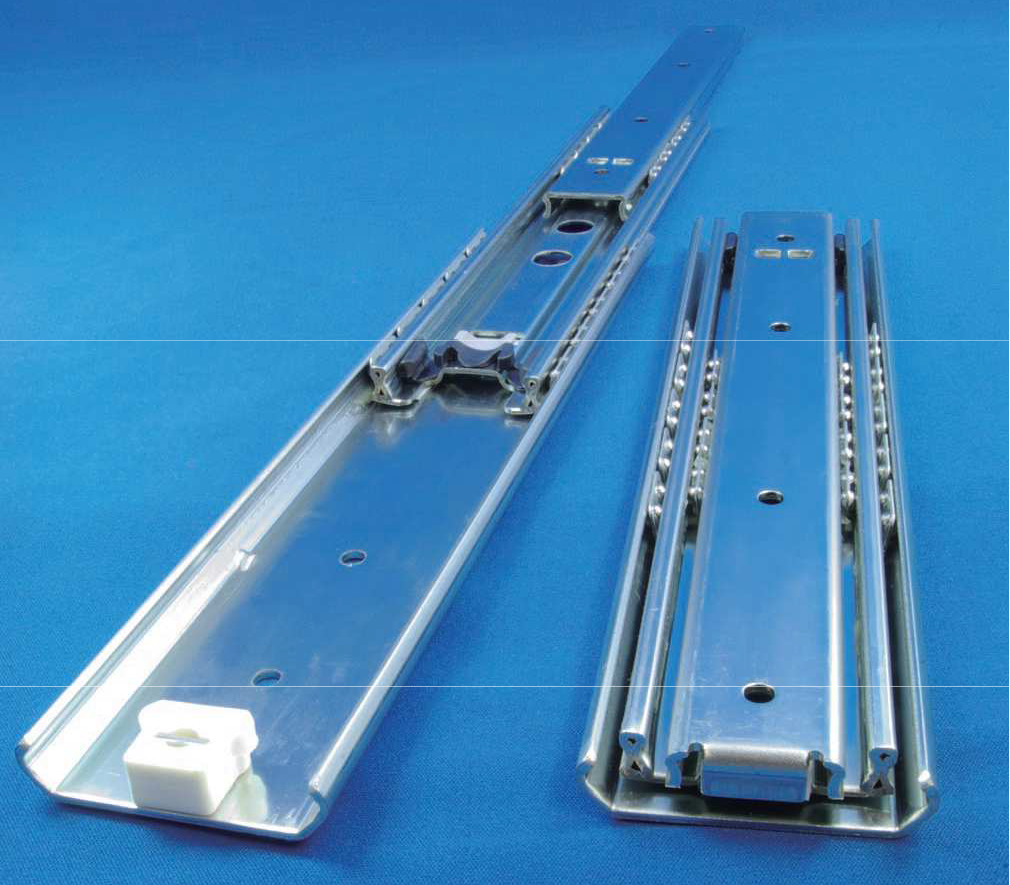

重量用（耐荷重約800N～1,300N）オーバートラベルスライドレール C630 spcc

●オーバートラベルタイプ（3タイプ）

●収納保持

L=R
T≧L
耐荷重 785～1324N/ペア
RoHS10
C630

＜特徴＞

  • 63mm幅の重量用オーバートラベルタイプのレールです。
  • 収納保持機構を備えております。
  • 引出時の序列機構（レールを順次伸長させる機構）がついており、レールの耐荷重性を強化しております。

＜推奨ねじ＞

  • M5トラス又はバインド小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②③：電気亜鉛めっき（三価光沢クロメート
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 330 785 0.97 12 DL DL DL DL DL
14 355.6 381 883 1.15 12 DL DL DL DL DL
16 406.4 432 981 1.32 12 DL DL DL DL DL
18 457.2 483 1,128 1.49 12 DL DL DL DL DL
20 508.0 533 1,226 1.67 12 DL DL DL DL DL
22 558.8 584 1,226 1.85 12 DL DL DL DL DL
24 609.6 635 1,226 2.01 6 DL DL DL DL DL
26 660.4 686 1,324 2.19 6 DL DL DL DL DL
28 711.2 737 1,226 2.37 6 DL DL DL DL DL
30 762.0 787 981 2.55 6 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
