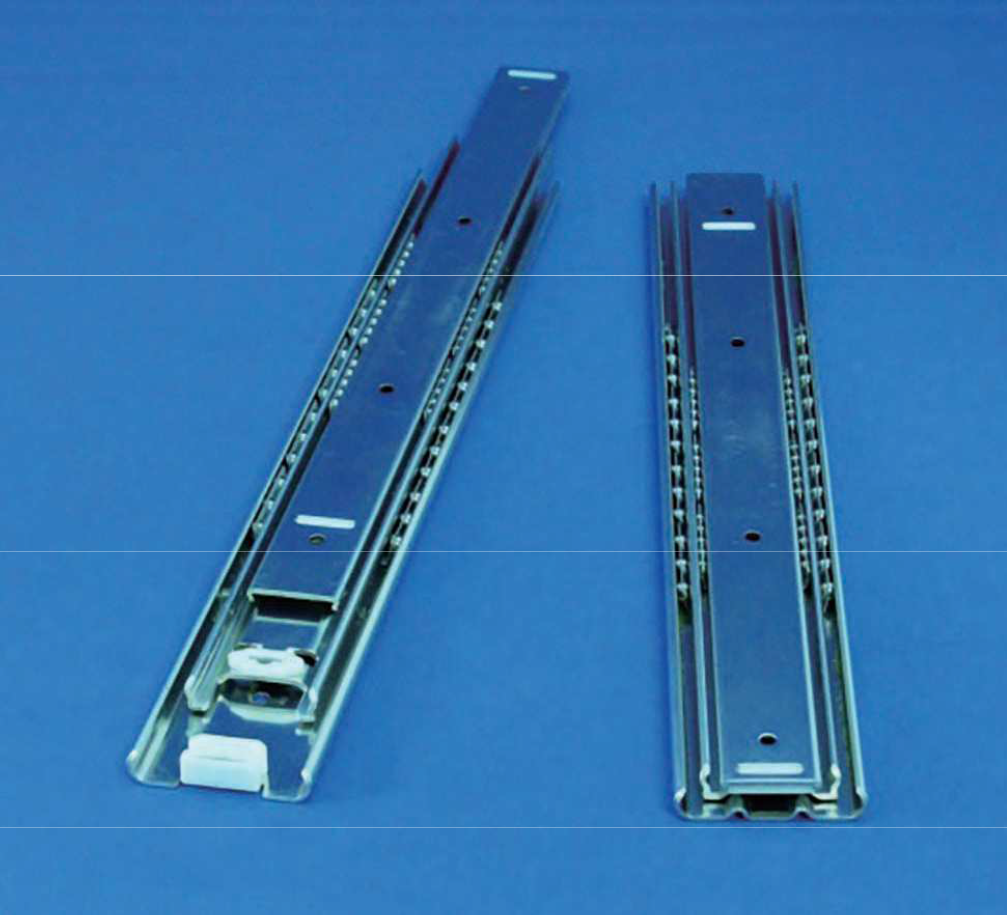

厚み12.7ミリ、収納時保持機構付きの3段引きオーバートラベルスライドレール C511 spcc

収納保持

L=R
T≧L
耐荷重 607~705N/ペア
RoHS10
C511

<特徴>

  • オーバートラベルタイプ
  • 収納保持機構を備えております。
  • レールは左右共通製品

<推奨ねじ>

  • M4トラス又はバインド小ねじ

<グリース>

  • エピノックグリースAP(N)

<表面処理>

  • 部品番号①②③:電気亜鉛めっき(三価光沢クロメート
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 330 617 0.66 18 DL DL DL DL DL
14 355.6 382 627 0.76 18 DL DL DL DL DL
16 406.4 432 646 0.88 18 DL DL DL DL DL
18 457.2 482 666 0.99 18 DL DL DL DL DL
20 508.0 533 686 1.10 18 DL DL DL DL DL
22 558.8 584 705 1.22 18 DL DL DL DL DL
24 609.6 635 676 1.34 10 DL DL DL DL DL
26 660.4 686 627 1.45 10 DL DL DL DL DL
28 711.2 737 607 1.56 10 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
