35ミリ高さ、厚さ13ミリ、脱着タイプL形金具付き、コンパクトな3段引きオーバートラベルスライドレール C358 spcc

●L金具脱着

●オーバートラベルタイプ（3タイプ）

●収納保持

●消音

L≠R
T≧L
耐荷重 294～343N/ペア
RoHS10
C358
C358_02

＜特徴＞

  • 定番35mmレールのコンパクトオーバートラベルタイプ。
  • 3531モデル（厚さ19.2mm)を6mm以上薄くした、スカイ独自の開発製品です。

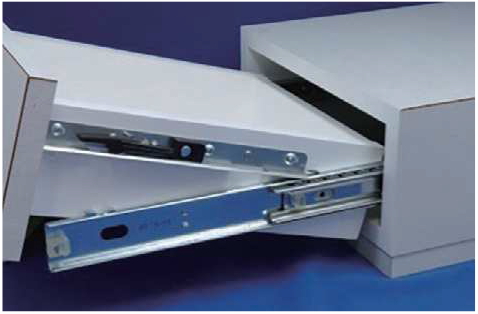

  • 脱着用L金具がついています。レバー操作だけで引出の脱着が可能です。
  • 製品・L金具共に、左・右があります。
    （下記の図は、右側用レール図です。左側用は対象形です。）
  • 樹脂バンパー採用による、開閉時消音タイプです。
  • 収納保持機構がついたレールです。

＜推奨ねじ＞

  • M4なべ小ねじ

＜グリース＞

  • エピノックグリースAP(N)

＜表面処理＞

  • 部品番号①②③⑬⑮:電気亜鉛めっき（三価光沢クロメート）
カタログデータダウンロード
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(kg/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
8 203.2 202 294 0.32 10pr ― ― ― ― ―
10 254.0 271 324 0.39 10pr ― ― ― ― ―
12 304.8 327 333 0.48 10pr ― ― ― ― ―
14 355.6 373 343 0.56 10pr ― ― ― ― ―
16 406.4 432 333 0.65 10pr ― ― ― ― ―
18 457.2 478 333 0.73 10pr ― ― ― ― ―
20 508.0 537 324 0.81 10pr ― ― ― ― ―
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
