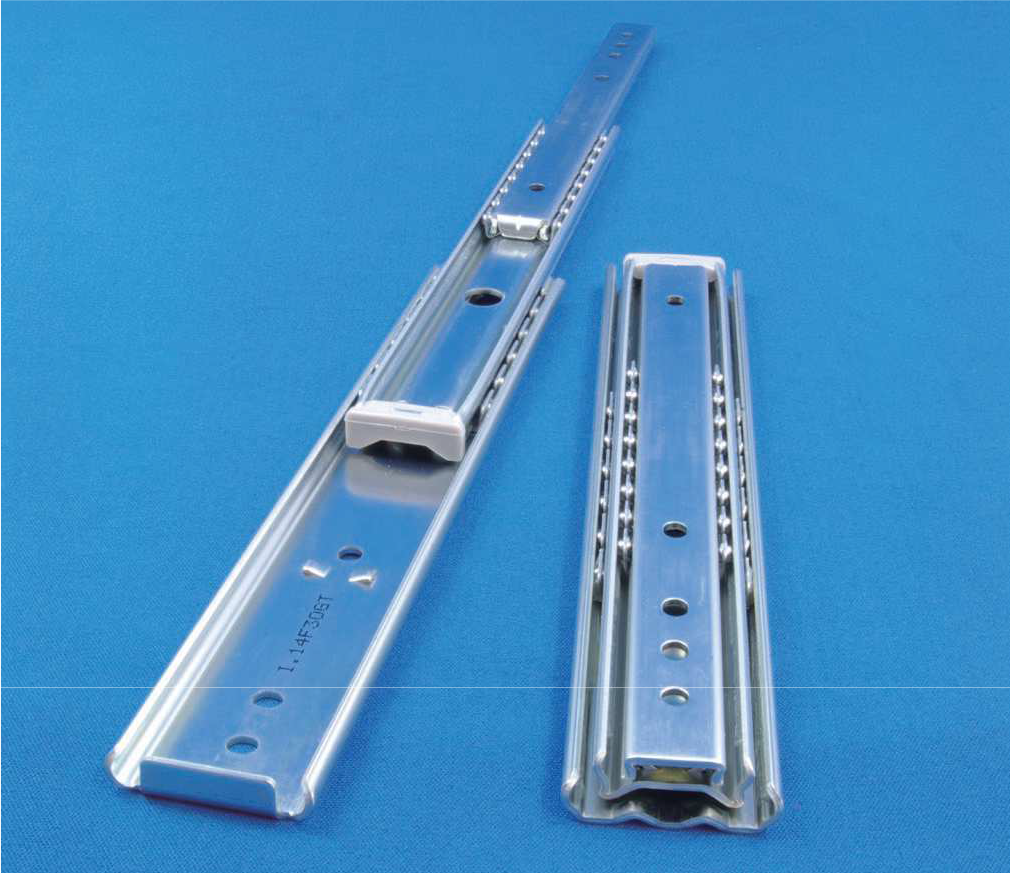

35ミリ高さ、厚さ13ミリ、コンパクトな3段引きオーバートラベルスライドレール C350 spcc

L=R
T≧L
耐荷重 294~343N/ペア
RoHS10
C350

<特徴>

  • 定番35mmレールのコンパクトオーバートラベルタイプ。
  • 3531モデル(厚さ19.2mm)を6mm以上薄くした、スカイ独自の開発製品です。
  • 収納時の衝撃と音軽減のため、消音バンパーがついています。

<推奨ねじ>

  • M4トラス又はバインド小ねじ

<グリース>

  • エピノックグリースAP(N)

<表面処理>

  • 部品番号①②③ :電気亜鉛めっき(三価光沢クロメート)
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(g/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
8 203.2 214 294 0.29 30 DL DL DL DL DL
10 254.0 265 324 0.37 30 DL DL DL DL DL
12 304.8 316 333 0.44 30 DL DL DL DL DL
14 355.6 366 343 0.52 30 DL DL DL DL DL
16 406.4 417 333 0.59 30 DL DL DL DL DL
18 457.2 468 333 0.67 30 DL DL DL DL DL
20 508.0 519 324 0.75 30 DL DL DL DL DL
22 558.8 570 304 0.83 30 DL DL DL DL DL
24 609.6 620 294 0.91 16 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
