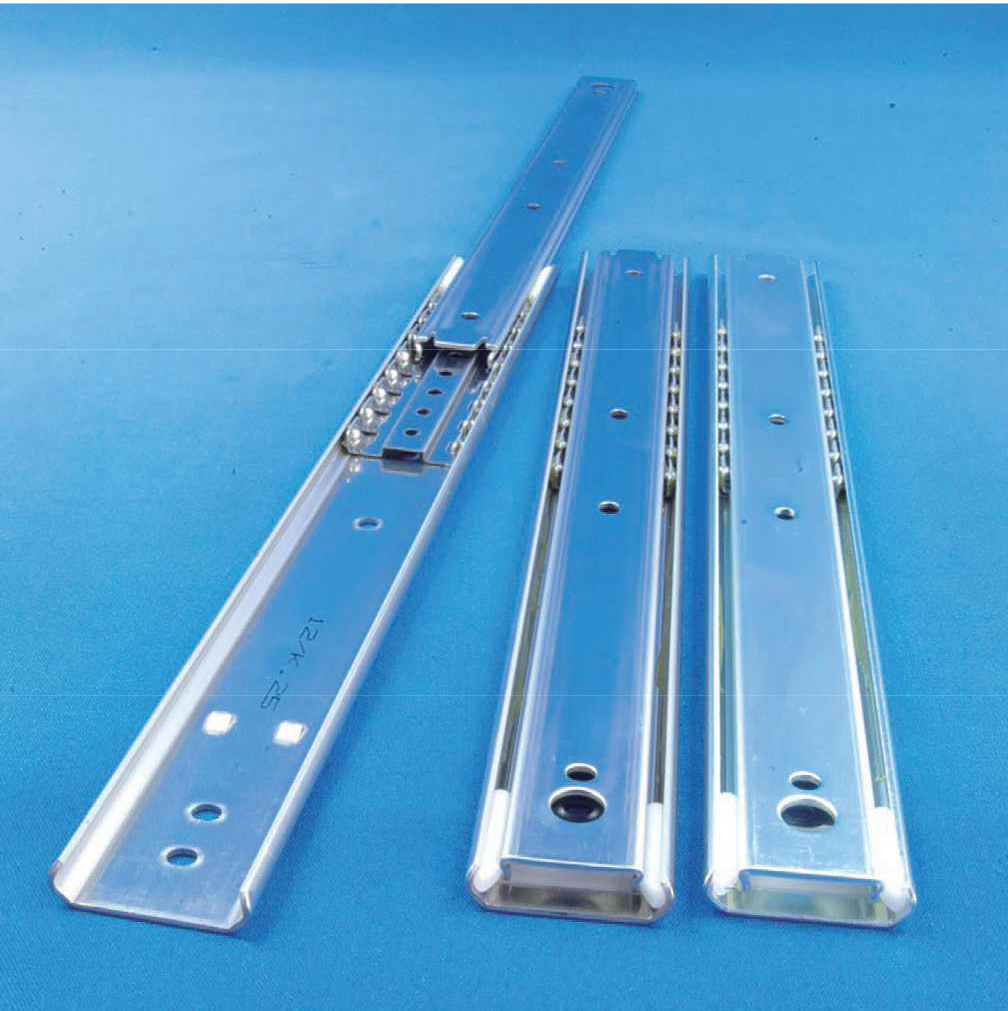

35ミリ高さ、引抜きタイプのシングルスライドレール 3522 spcc
U22 sus

引き抜き(バネ無し)

L=R
T<L
耐荷重 284~441N/ペア
RoHS10
SUS製は受注生産
3522_U22

<特徴>

  • ブレーキストップタイプです。フルトラベルの位置から更に強く引くことでインナーメンバーを引き抜くことが出来ます。(ストッパーはついていません。)
    【注意】
    ・引き抜いたインナーメンバーを他のレールに挿入しないでください。(作動不良の原因となります。)
  • リードインスティック(挿入時のガイド)がついているのでインナーメンバーを容易に再挿入することができます。
  • 収納方向にストッパーはついていません。ストッパーが必要な場合、S103モデルをこ参照ください。
  • スライドレールの定番サイズ、35mm幅のレールです。

<推奨ねじ>

  • M4トラス又はバインド小ねじ

<グリース>

  • エピノックグリースAP(N)

<表面処理>

  • 部品番号①②:電気亜鉛めっき(三価光沢クロメート)但し、U22はステンレス製のため生地のままです。
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(g/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 (231) 314 0.32 40 DL DL DL DL DL
14 355.6 (281) 284 0.36 40 DL DL DL DL DL
16 406.4 (308) 353 0.42 40 DL DL DL DL DL
18 457.2 (332) 422 0.47 40 DL DL DL DL DL
20 508.0 (383) 392 0.53 40 DL DL DL DL DL
22 558.8 (410) 441 0.58 40 DL DL DL DL DL
24 609.6 (434) 441 0.64 20 DL DL DL DL DL
26 660.4 (485) 412 0.69 20 DL DL DL DL DL
28 711.2 (510) 412 0.74 20 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
