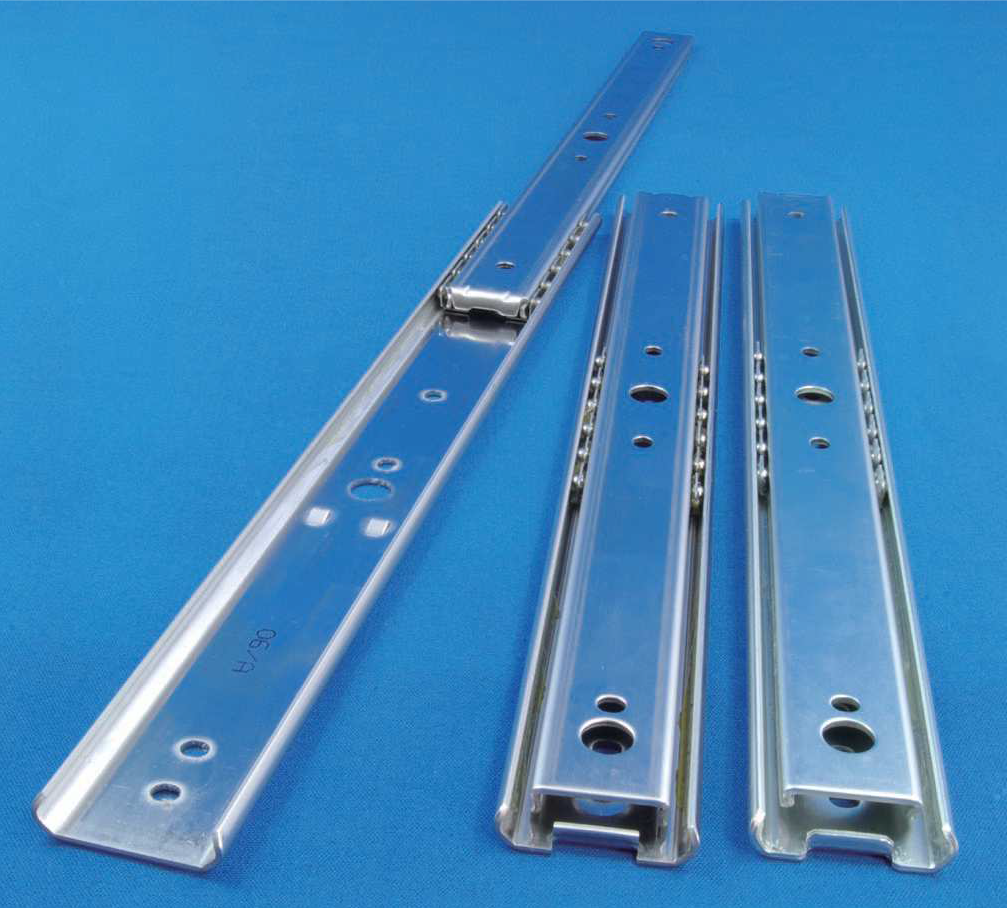

35ミリ高さ、シングルスライドレール 3521 spcc
U21 sus

L=R
T<L
耐荷重 284~441N/ペア
RoHS10
SUS製は受注生産

3521_U21

3521_U21_02

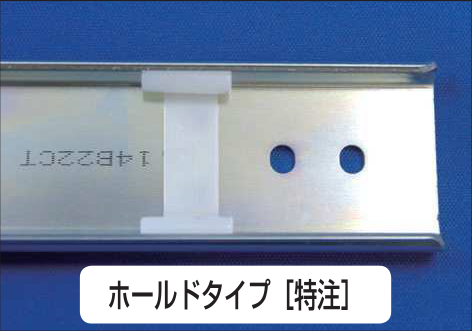

収納時樹脂ホールドと引出時ボールロックの付いたホールドタイプ[HD]も御用意できます。詳細はお問合せ下さい。

<特徴>

  • スライドレールの定番サイズ、35mm幅のレールです。

<推奨ねじ>

  • M4トラス又はバインド小ねじ

<グリース>

  • エピノックグリースAP(N)

<表面処理>

  • 部品番号①②:電気亜鉛めっき(三価光沢クロメート)但し、U21はステンレス製のため生地のままです。
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(g/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12 304.8 227 314 0.30 40 DL DL DL DL DL
14 355.6 278 284 0.35 40 DL DL DL DL DL
16 406.4 303 353 0.41 40 DL DL DL DL DL
18 475.2 328 422 0.46 40 DL DL DL DL DL
20 508.0 379 392 0.51 40 DL DL DL DL DL
22 558.8 405 441 0.58 40 DL DL DL DL DL
24 609.6 430 441 0.62 20 DL DL DL DL DL
26 660.4 481 412 0.68 20 DL DL DL DL DL
28 711.2 506 412 0.73 20 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
