35ミリ高さ、リニアモーションスライドレール、3インチプレート(76.2×60.4) 3511 spcc
U11 sus

L=R
T<L
耐荷重
RoHS10
U11モデルは受注生産

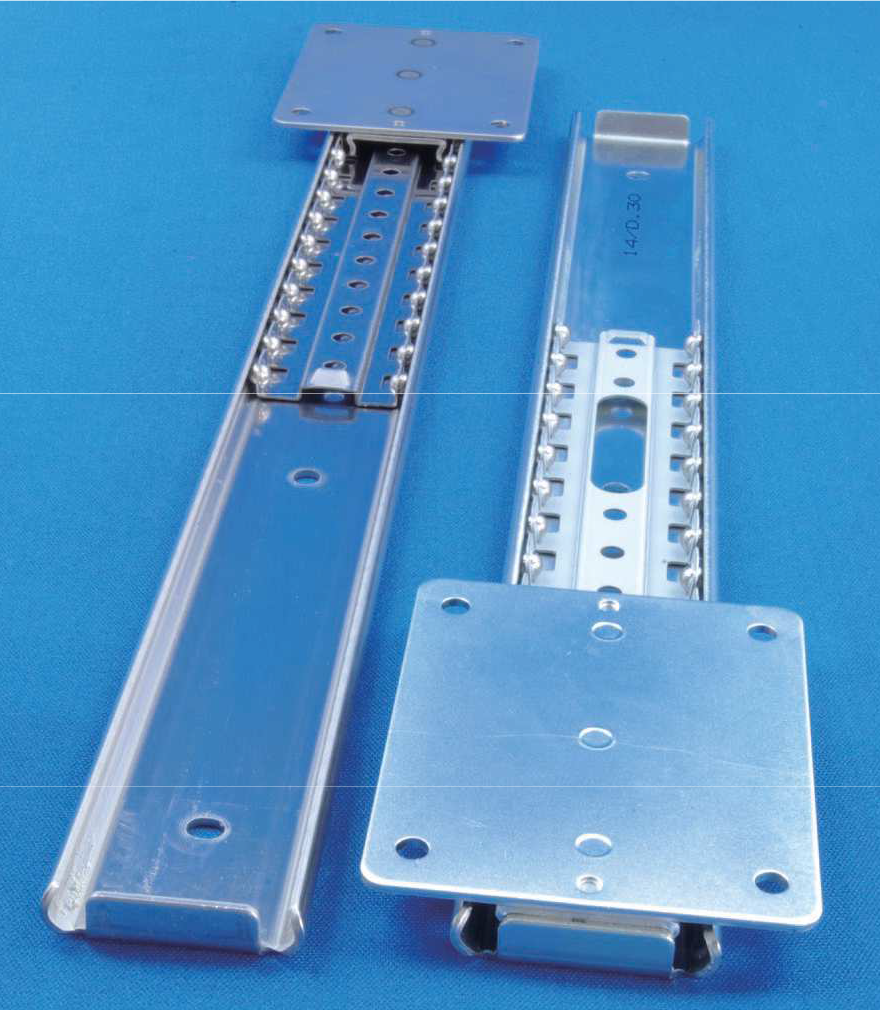

3511_U11

<特徴>

  • スライドレールの定番サイズ、35mm幅のレールです。
  • リニアモーションタイプ アウターメンバーの中をインナーメンバが 直線運動するレールです。
  • プレートとインナーメンバーの長さは3インチ(#3)が標準です、[特注]で4インチ(#4)や5インチ(#5)なども取り揃えております、但し3511 (SPCC)に限ります。

<推奨ねじ>

  • M4トラス又はバインド小ねじ

<グリース>

  • エピノックグリースAP(N)

<表面処理>

  • 部品番号①②⑤:電気亜鉛めっき(三価光沢クロメート)但し、U11はステンレス製のため生地のままです。

カタログにあるプレートNo#4、#5に関しては特注品になりますので、詳しいデータが必要な方はお問い合わせフォームからお問い合わせください。

品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(g/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
12_3 304.8 255 0.30 25 DL DL DL DL DL
14_3 355.6 276 0.34 25 DL DL DL DL DL
16_3 406.4 324 0.37 25 DL DL DL DL DL
18_3 457.2 378 0.40 25 DL DL DL DL DL
20_3 508.0 429 0.44 25 DL DL DL DL DL
22_3 558.8 479 0.48 25 DL DL DL DL DL
24_3 609.6 530 0.51 25 DL DL DL DL DL
26_3 660.4 581 0.54 25 DL DL DL DL DL
28_3 711.2 632 0.58 25 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
