2721 spcc
U2721 sus

L=R
T<L
耐荷重 235~275N/ペア
RoHS10
受注生産

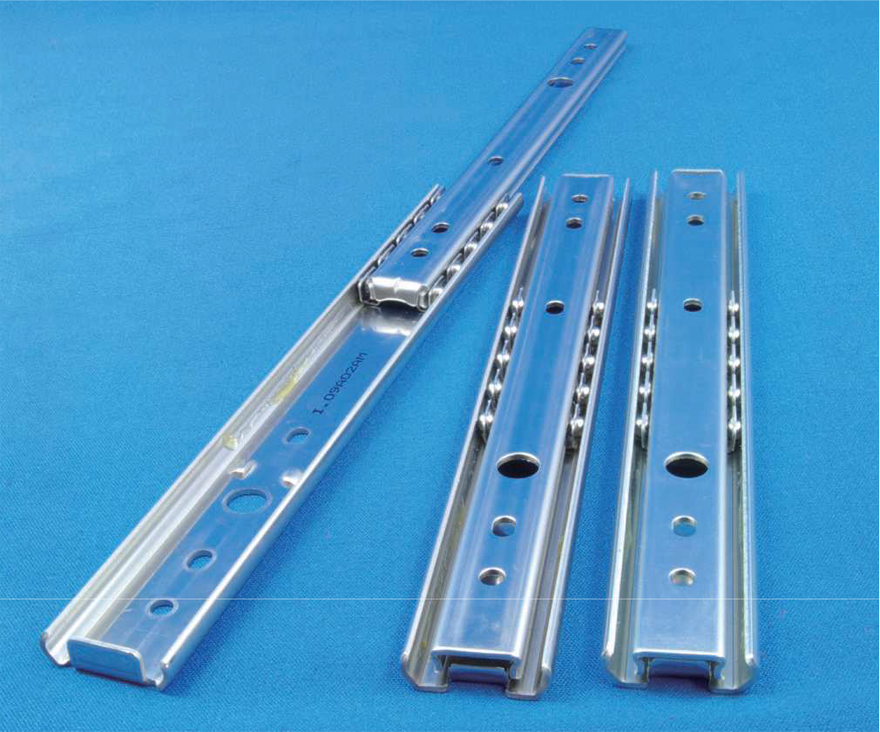

2721_U2721

<特徴>

  • 27mm幅のスリムなスライドレールです。

<推奨ねじ>

  • M4バインド小ねじ

<グリース>

  • エピノックグリースAP(N)

<表面処理>

  • 部品番号①②:電気亜鉛めっき(三価光沢クロメート)但し、U2721はステンレス製のため生地のままです。
品番スライド長さ(mm)トラベル(mm)定格荷重(N/ペア)製品重量(g/本)箱入り数(本)PDF2D(DXF)3D(IGS)3D(STEP)3D(X_T)
200 200 134 255 0.15 60 DL DL DL DL DL
250 250 184 265 0.19 60 DL DL DL DL DL
300 300 222 275 0.23 60 DL DL DL DL DL
350 350 259 275 0.27 60 DL DL DL DL DL
400 400 296 265 0.31 60 DL DL DL DL DL
450 450 334 255 0.34 60 DL DL DL DL DL
500 500 371 235 0.38 60 DL DL DL DL DL
耐荷重は目安であり、同じ断面サイズでも動き・長さによっても異なります。詳細は各カタログでご確認ください。
※弊社のカタログ中の許容荷重は【静荷重×10,000回サイクルをクリアできる値】を許容荷重としております。製造元によって許容荷重の前提サイクル数は異なりますので、検討の際はご注意願います
