C690シリーズ

産業機械の高機能化が進む中、スライドレールに対してもより高荷重に対応出来る製品の要求が高くなっております。

そこで弊社では、コンパクトタイプでありながら、より高荷重に対応出来る製品としてC690シリーズを開発いたしました。

弊社C630シリーズに比べて耐荷重は約1.5倍となり、各種機器に安心と余裕を提供させていただきます。

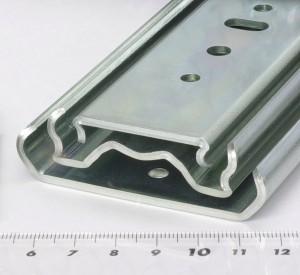

001-T





主な特徴として、

  1. 断面サイズは69.8×19.8[mm]の3メンバータイプとなり、定格荷重に対し取付けスペースを抑えることができる。IMGP1289+1evwb_002
  2. 弊社C630シリーズに比べ、約1.5倍の定格荷重。
  3. リティナーには一体型のタイプを採用し、分割タイプよりスムーズな動き。
  4. レール長さ38″(965.2mm)まで対応。
  5. 取付けネジはM5およびM6トラス、バインドネジが使用可能。
  6. RoHS適合品。

となっております。



アイテムのPDFカタログは以下より参照いただけます。

シリーズ C690
 動き 完全トラベル
カタログ SKY-C690
尚、御不明な点などございましたら弊社・技術サービスグループまでお問合せください
